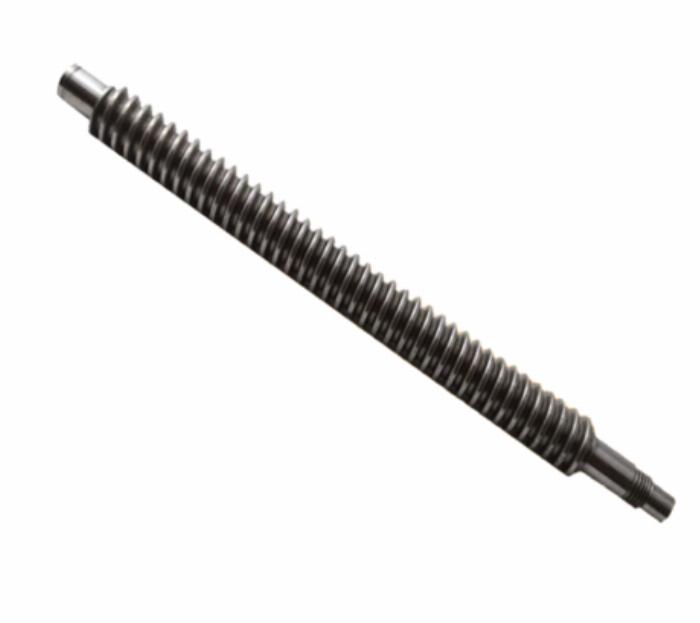

Trapezoidal gängad spindel 16x4 R redo för installation

Trapezoidal gängad spindel 16x4 R klar för installation - 100 mm

Art.nr.: Trapezgewindespindel 16x4 R einbaufertig 142mm

142,16€ exkl. moms

1 × 142,16€/st.

177,70€ inkl. 25% Moms

Spara 10% genom att gå med i Efficiency Club

Förpackningsstorlek

1 st. xx,xx

Antal (antal förpackningar)

= 1 st totalt

Tillgängliga varianter

Produktbeskrivning

Slut bearbetning är konstruerad för att användas med angebotetnen här fasta och icke-styrlager.

Tekniska data:
Nominell längd (L) (gänglängd, eller avståndet mellan lagren.)
Total längd: (L) + 30mm + 12,1mm = (L) + 42,1mm
Ämne: 16x4 höger, rullade. enligt ISO och DIN 103 2901/2903
Pitch (P): 4 mm
Diameter (D): 16mm
Gängkvalitet: 7e
Minsta mått på delningsdiameter (D1): 13,640mm
Maximal dimension delningsdiameter (D1): 13,905mm
Kärndiameter (D2): 10.80mm
Lutningsvinkel : 5 ° 16 '
Pitch noggrannhet till 300mm: 300 mikron
Vikt (kg / m): 1,2 kg / m
Material: C45E
Rakhet: 0,5 mm/300mm

Matcha lagerlagersidan: 3200/5200
Matcha frigående lagret: 6200
Tråd säkra lägret: M10x1
(Matcha mutter och låsring ingår i leveransen av lager kan beställas separat eller i butiken.)

Klicka på "fler bilder" för att se den exakta storleken och bearbetningar.
